刮吸泥機系列
ZBX周邊傳動吸泥機
發布時間：2018-07-02 點擊次數：7083 次
產品簡介
ZBX型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBX型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋（主梁）、吸泥結構、排渣機構、驅動裝置、虹吸系統、集泥罐、行走裝置和電控箱等部分組成。
吸泥裝置分為兩種：水位差式和虹吸式，可按用戶要求定制。
主要特點
1、傳動裝置進行了優化設計，效率高，外形趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
2、該設備處理量大，刮集污泥效果好；
3、該設備結構緊湊，占地面積小，操作維護方便；
4、該設備運行平穩，吸泥、刮浮渣能同時進行，能耗省。
主要技術參數

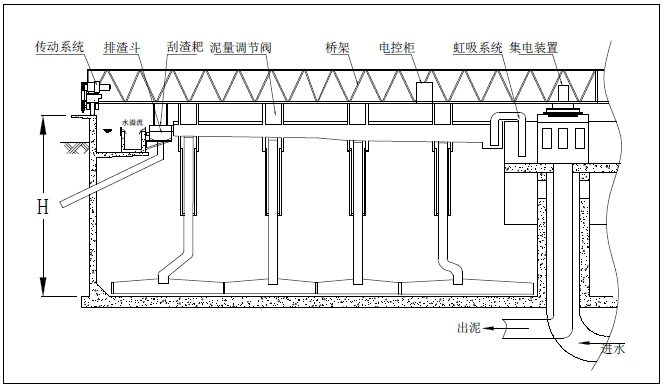

外形示意圖
ZBX型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBX型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋（主梁）、吸泥結構、排渣機構、驅動裝置、虹吸系統、集泥罐、行走裝置和電控箱等部分組成。
吸泥裝置分為兩種：水位差式和虹吸式，可按用戶要求定制。
主要特點
1、傳動裝置進行了優化設計，效率高，外形趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
2、該設備處理量大，刮集污泥效果好；
3、該設備結構緊湊，占地面積小，操作維護方便；
4、該設備運行平穩，吸泥、刮浮渣能同時進行，能耗省。
主要技術參數
| 型號 |
池徑D （m） |
池深H （m） |
周邊線速度 （m/min） |
驅動功率 （kw） |
| ZBX-20 | 20 | 3.5 | 1.36 | 0.55 |
| ZBX-25 | 25 | 3.5 | 1.70 | 0.55 |
| ZBX-30 | 30 | 4.0 | 2.04 | 0.75 |
| ZBX-38 | 38 | 4.0 | 2.58 | 0.75 |
| ZBX-45 | 45 | 4.5 | 3.05 | 1.5 |
| ZBX-50 | 50 | 4.5 | 3.38 | 1.5 |
