刮吸泥機系列

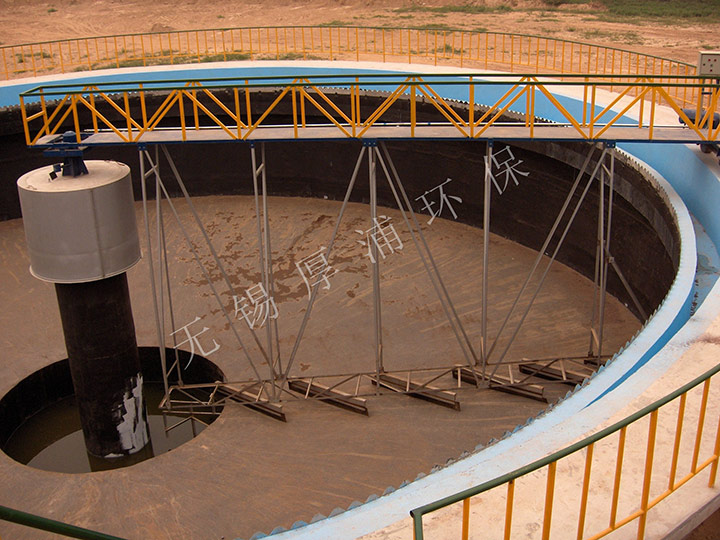

ZBG周邊傳動刮泥機
發布時間：2018-07-02 點擊次數：8021 次
產品簡介
ZBG型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBG型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋（主梁）、刮泥結構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。
中心支座由固定支撐座、回轉軸承和橋架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮渣刮板、浮渣耙板、浮渣漏斗組成排渣機構，能有效地清除水面浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥結構、排渣機構等，在行走裝置的帶動下來完成刮泥、排渣工作。
原水從池底經中心支墩上不流出，并經穩流筒配水后，呈輻射狀流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。工作橋以中心支座為圓心，帶動刮泥、排渣機構，在驅動裝置驅動下將污泥刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。
ZBG型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBG型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋（主梁）、刮泥結構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。
中心支座由固定支撐座、回轉軸承和橋架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮渣刮板、浮渣耙板、浮渣漏斗組成排渣機構，能有效地清除水面浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥結構、排渣機構等，在行走裝置的帶動下來完成刮泥、排渣工作。
原水從池底經中心支墩上不流出，并經穩流筒配水后，呈輻射狀流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。工作橋以中心支座為圓心，帶動刮泥、排渣機構，在驅動裝置驅動下將污泥刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。
主要特點
1、傳動裝置進行了優化設計，效率高，外形趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
2、該設備處理量大，刮集污泥效果好；
3、該設備結構緊湊，占地面積小，操作維護方便；
4、該設備運行平穩，吸泥、刮浮渣能同時進行，能耗省。
主要技術參數

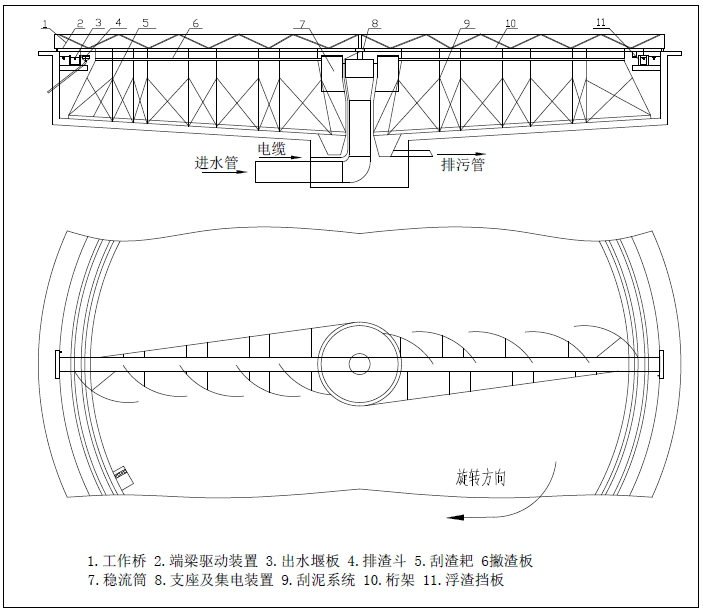

外形示意圖
1、傳動裝置進行了優化設計，效率高，外形趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
2、該設備處理量大，刮集污泥效果好；
3、該設備結構緊湊，占地面積小，操作維護方便；
4、該設備運行平穩，吸泥、刮浮渣能同時進行，能耗省。
主要技術參數
| 型號 |
池徑D （m） |
池深H （m） |
周邊線速度 （m/min） |
驅動功率 （kw） |
| ZBG-20 | 20 | 3.5 | 1.36 | 1.1 |
| ZBG-25 | 25 | 3.5 | 1.70 | 1.5 |
| ZBG-30 | 30 | 4.0 | 2.04 | 2.2 |
| ZBG-38 | 38 | 4.0 | 2.58 | 1.1×2 |
| ZBG-45 | 45 | 4.5 | 3.05 | 1.1×2 |
| ZBG-50 | 50 | 4.5 | 3.38 | 2.2×2 |
外形示意圖
