用途
       常用于給水、排水、防汛等水利工程。

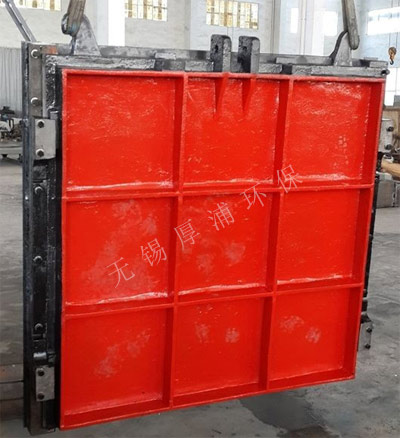

結構與特點
       本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。

主要技術參數
       1、閘門應按圖示位置安裝、閘板設于迎水面；
       2、閘板壓向門框允許其它大壓力0.1MPa；
       3、閘板壓離門框允許其它大壓力0.02MPa；
       4、密封工作部位滲漏量不大于1.25L/min m。

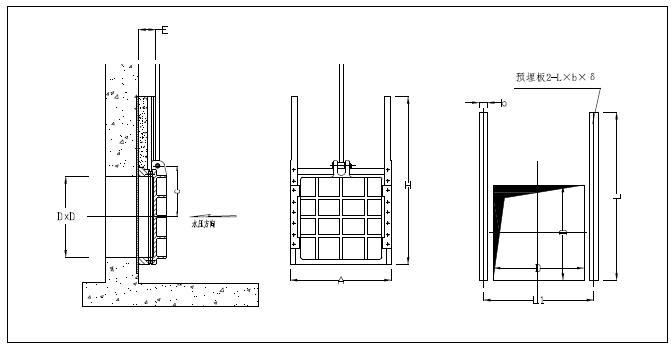

外形示意圖及安裝尺寸

安裝尺寸參數表

300-1000

型號規格	口徑	外形及安裝尺寸
	D×D	A	b	c	E	H	L	L1	δ
MZF-300	300×300	456	150	200	83	580	580	456	12
MZF-400	400×400	556	150	250	83	680	680	556	12
MZF-500	500×500	656	150	310	83	780	780	656	12
MZF-600	600×600	790	150	360	123	900	900	790	12
MZF-700	700×700	940	150	420	135	1000	1000	940	12
MZF-800	800×800	1010	150	470	150	1200	1200	1010	12
MZF-1000	1000×1000	1210	150	580	163	1700	1700	1210	12

1200-2400

型號規格	口徑	外形及安裝尺寸
	D×D	A	b	c	E	H	L	L1	δ
MZF-1200	1200×1200	1430	150	690	174	2000	2000	1430	12
MZF-1400	1400×1400	1630	150	800	174	2500	2500	1630	12
MZF-1600	1600×1600	1850	150	900	204	2800	2800	1850	12
MZF-1800	1800×1800	2050	150	1000	220	3200	3200	2050	12
MZF-2000	2000×2000	2270	150	1110	254	3700	3700	2270	12
MZF-2200	2200×2200	2480	150	1210	254	4100	4100	2480	12
MZF-2400	2400×2400	2660	150	1315	260	4500	4500	2660	12

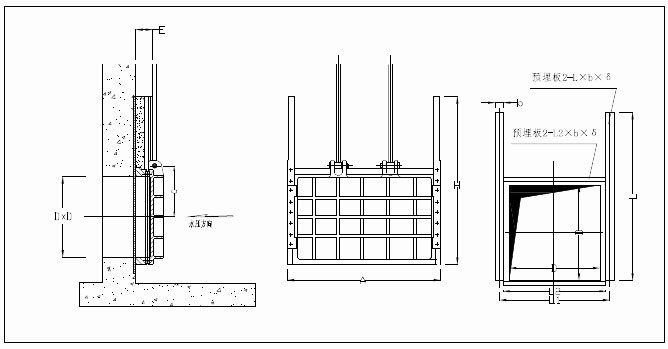

2600-5000

型號規格	口徑	外  形  及  安  裝  尺  寸
	D×D	A	b	c	E	H	L	L1	L2	δ
MZF-2600	2600×2600	2880	200	1410	280	4800	4800	2880	2600	12
MZF-2800	2800×2800	3080	200	1515	320	5200	5200	3080	2800	12
MZF-3000	3000×3000	3310	200	1620	320	5600	5600	3310	3000	12
MZF-3500	3500×3500	3820	200	1880	320	6500	6500	3820	3500	12
MZF-4000	4000×4000	4330	200	2130	360	7500	7500	4330	4000	12
MZF-4500	4500×4500	4830	200	2380	360	8500	8500	4830	4500	12
MZF-5000	5000×5000	5350	200	2650	360	9500	9500	5350	5000	12
